地磅計量器具在線校準的可行性探討

目前,國內還沒有相應的校準規范支持在線校準,從計量管理角度看,仍然存在一些不確定因素。標準器具現場使用時,校準過程中存在環境因素對標準器各技術指標的影響還能不確定。因此,在線校準應考慮的原則如下:

1.對現場不可拆卸的計量器具,對各種不適宜拆卸運輸?shù)膬x表,目前大多采用在線校準的方法實現量值溯源。

2.在線校準在滿足客戶需求的前提下,應根據校準現場的具體環境,因地制宜,擬定適合的校準方法。很多情況標準電流/電壓源下,在線校準就是校準方法或校準設備的探索和創新。

3.現場測量時,一般根據現場實際情況,確定現場的校準點。有些現場被校設備長期工作在某一特定值附近,校準點可選擇該特定值;有些現場被測值在不同時間段內有變化,如果有技術手段可以調節改變被測值,則可選定1~3個不同的校準點進行校準。

一、校準方法的選擇目前,計量在線校準沒有統一的校準規范,傳統的計量校準方法不一定完全適合在線校準。計量技術人員要根據計量器具特點及整個系統特點,選擇適合的校準方法。從在線校準環境、校準用標準設備來分析,直接測量法或比對法更適合在線校準。我公司針對現有技.條件，經過多次實驗驗證，總結出比對法比直接測量法相對簡單易操作，而直接測量需要接入標準器進行，但過程更符合校準規范，得出數據更加準確可靠。

二、實例應用

實例一：

以地鐵轉轍機測試臺的時間表校準為例，采用比對法進行在線校準，操作簡單易行。 選用準確度等級或最大允許誤差優于或等于測試臺時間表準確度等級或最大允許誤差的電子秒表，且電子秒表經檢定合格。 在接通轉轍機動作電源的同時開始電子秒表計時， 當轉轍機停止動作時也停止電子秒表的計時，根據得出的數據進行比較，完成整個比對測試。

實例二：

以地鐵轉轍機測試臺數字電流、電壓表的在線校準為例，有兩種在線校準方法。

方法一：根據測試臺上安裝的數字電流、電壓表的準確度等級為0.3級， 選取0.3級或更高準確度等級的數字電流表、電壓表經檢定合格作為標準表。 在轉轍機動作電路中串聯接入標準電流表，在電壓表端子并聯接入標準電壓表，通過標準表與被校表的數據進行比較。 此方法簡單，但此方法只能在工作臺使用的某一特定值進行校準，無法對被校準儀表選取多個數值點進行檢測，缺乏對儀表線性度的檢查及評定。

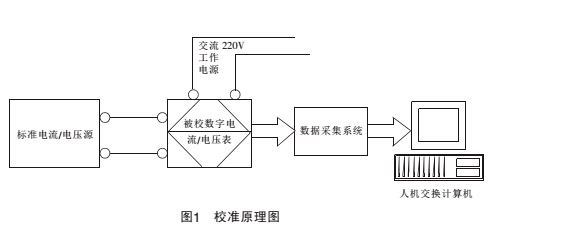

方法二：將轉轍機測試臺處于通電狀態，而非工作狀態，這樣可以為數字電流、電壓表提供220V工作電源，不需要再單獨另外接入工作電源，將儀表電流或電壓輸入接頭從工作臺斷開，接入DO30（或其他標準源）標準電流源、電壓源接頭，通過標準源調節輸出以測量?jī)x表的不同示值，采用直接比較進行校準。 校準原理圖如圖1所示。

此在線校準方法參照相應的檢定規程并根據現場使用自制相應的校準規范，完全與在實驗室校準相同，且相比實驗室校準需要用另外的設備或標準源給被校準儀表提供220V工作電源更經濟，操作更方便，同時解決了儀表拆卸難題。 由此得出：在條件允許的情況下，應優選方法二，方法二比方法一更能準確評定出儀表的總體性能指標， 更符合計量器具校準特點。

三、結束語

通過在公司的一些專用測試臺上開展在線校準，解決了儀表不可拆卸或拆卸容易改變系統穩定性難題，為現場生產提供了計量技術保障。 隨著科學技術的不斷發展，對計量人員的要求越來越高，需要計量

技術人員在使用在線校準技術的時候，應該以客戶的要求為依據，充分考慮現場環境與實驗室環境的變化和相關人員、標準器、設備等的安全防護措施，不斷探索新的在線校準方法，提高計量檢測服務能力。
